气动卧闸是煤矿轨道运输中一种必不可少的安全保护 装置。QWZC系列气动卧闸使用气体动力实现卧闸的关闭， 依靠弹簧力卧闸自动开启。QWZC系列气动卧闸始终处于 对一方向矿车开启阻车状态，阻挡此方向矿车，防止矿车 自溜，当此方向矿车需要通过卧闸时，利用气动操作关闭 卧闸放行矿车，当矿车通过后，QWZC系列气动卧闸自动 开启。对反方向运行矿车不用操作就可通过QWZC系列气 动卧闸，通过后自动开启。QWZC系列气动卧闸具有结构 简单、安装维修方便、操作省力，安全可靠的特点，QW ZC系列气动卧闸已广泛应用于全国各地煤矿企业。

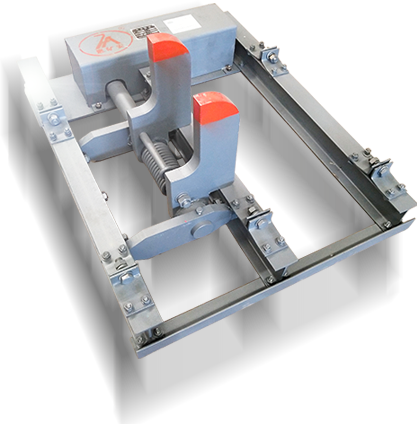

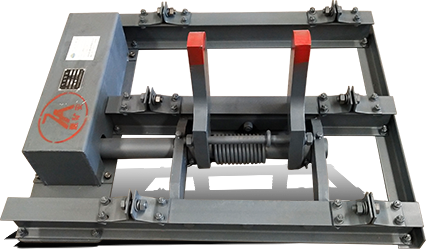

气动卧闸主要由卧闸、传动轴、摇杆、扭转弹簧、气缸、气控箱等零部件组成。气动卧闸依 靠弹簧力使卧闸始终处于对一方向矿车开启阻车状态，阻挡一方向矿车，防止矿车自溜，搬 动气控箱的控制阀，气缸活塞杆在压缩空气的作用下伸出，同时带动传动机构的摇杆、传动 轴进行转动，关闭卧闸，放行矿车，当矿车通过后，搬下气控箱的控制阀，卧闸自动开启。 对反方向运行矿车不用操作就可通过气动卧闸，通过后自动开启。
安装安装前应全面检查各零部件在运输、保管过程中是否造成 缺损,不得使用有缺损的零部件将气动卧闸通过工字钢与钢轨连接，调 整并紧固牢靠，气缸通过安装板固定在工字钢上，连接好气缸前、后销轴，再 把气控箱固定在指定位置，连接好高压进气管及气缸进气管，调试好后安装气缸防护罩。
调试转动气控阀，试运行气缸，使卧闸顺利关闭，搬下气控阀，卧闸自动开启，不操作 时卧闸始终处于开启阻车状态。
维护保养气动卧闸的转动部位应定期加注润滑油，每班一次。定期维护气动卧闸，如发 现螺栓松动、支架松旷、转动部分磨损异常等，及时维修或更换。定期对各部件进行防锈处理。
QWZC系列气动卧闸主要应用于煤矿轨道运输路线中，有QWZC6型和QWZC9型，QWZC6型适用于600㎜轨距，QWZC9型适用于900㎜轨距。我公司也可根据用户要求加工制造专用气动卧闸。
结构简单，成本低，安装、维修方便
气体动力，抗干扰，安全可靠
灵敏度高，协调性好，操作省力
| 型号 | 规矩（mm） | 气缸规格（mm） | 额定工作压力（MPa） |
| QWZC6 | 600 | 100×125 | 0.4~0.8 |
| QWZC9 | 900 | 100×125 | 0.4~0.8 |
